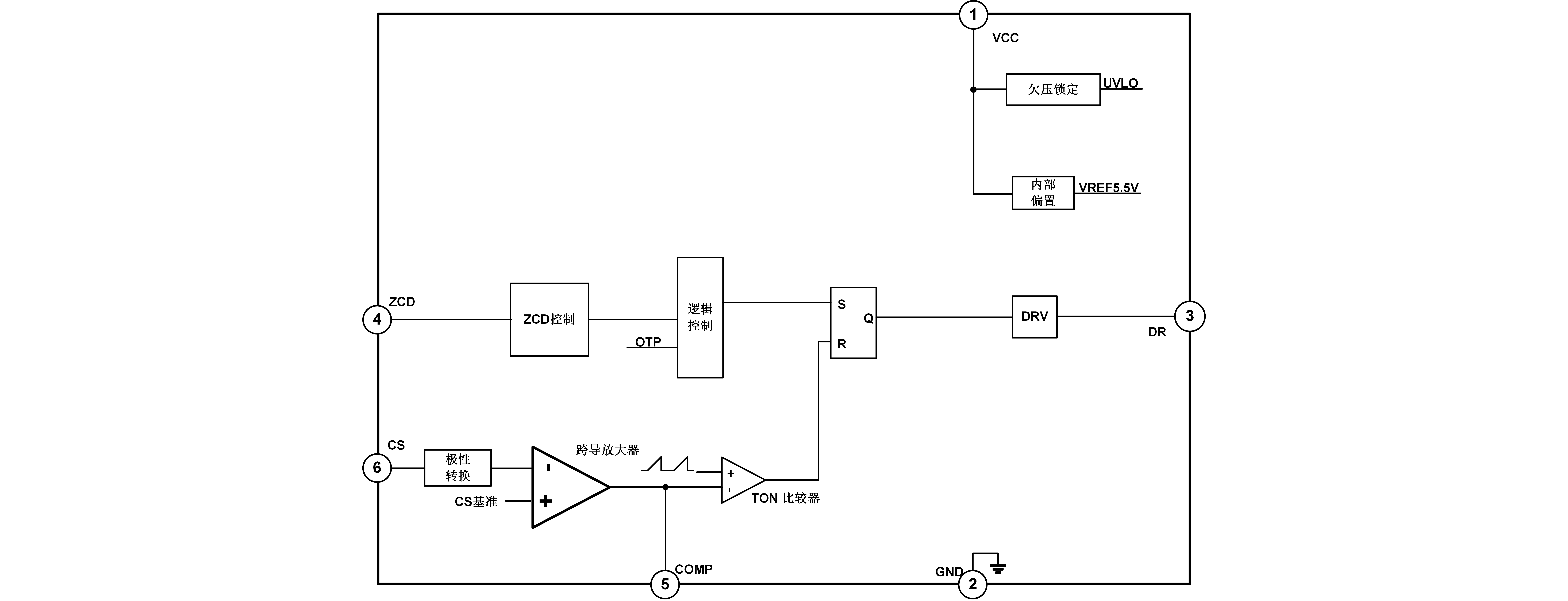

SD6920是一款專用于非隔離LED驅動的控制芯片,外圍應用采取浮地Buck架構。在該架構下,芯片采樣電感電流進入內部,并利用內部誤差放大器形成閉環反饋網絡,從而達到高恒流精度和高輸入/輸出調整率。同時,芯片自帶PFC控制,自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗,提高系統轉換效率。
SD6920內部集成各種保護功能,包括輸出開路保護,輸出短路保護,逐周期過流保護,過溫保護等。
SD6920內置VCC穩壓管,可允許外圍無輔助繞組工作且輸出電壓范圍最大化。
SD6920具有超低的啟動電流和工作電流,可在全電壓輸入范圍內(85VAC~265VAC)高效驅動高亮度LED。
恒流控制模式(專利)
精確恒定電流(<±3%)供給LED
全電壓輸入范圍PF>0.9
高轉換效率>93%(18W)
臨界導通模式
LED短路保護(專利)
LED開路保護
VCC欠壓保護
VCC穩壓管內置
過溫保護
過電流保護
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SD6920TR | SOT-23-6L | / | 無鹵 | 編帶 |

| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD6920 | 255 | 2023-11-29 | SD6920 j簡要版說明書 |
