SD59D24A是一款應用于移動電源的高集成度協議和電源控制芯片，集成4路USB端口（最多一個C口），兼容PD3.2 SPR AVS，PPS，QC4.0+，F(xiàn)CP，SCP， SFCP，AFC，BC1.2，APPLE，VOOC等快充協議。內置4路死區可控的PWM驅動控制以實現雙向、升/降壓開關電源轉換。內置高精度CCCV控制單元，實現鋰電池充放電管理。
SD59D24A功能豐富，為快充移動電源提供完整的解決方案。系統外圍簡單，大大降低BOM成本。
工作電壓范圍：3.3V~40V
支持PD3.2 SPR AVS，PPS，QC4.0+，F(xiàn)CP，SCP，SFCP，AFC，BC1.2，APPLE，VOOC等快充協議
支持1對CC口和4對DD口協議解析
4路死區可控的PWM驅動控制，支持100~500KHz PWM開關頻率可設
電流采樣，兩路電壓采樣
3路負載開關控制
I2C/UART通信
LED指示及數碼管顯示
手機接入檢測及移除檢測
支持STOP低功耗模式
內置過壓保護、過流保護、過溫保護
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

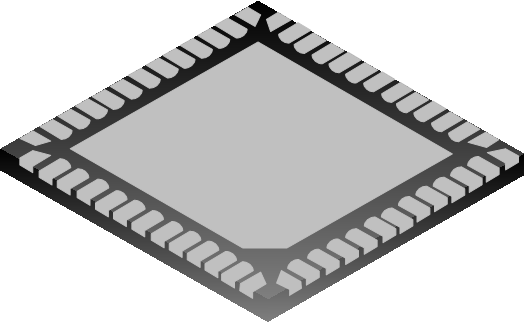

| SD59D24A | QFN-52-6X6X0.75-0.4 | SD59D24A | 無鹵 | 料盤 | |
| SD59D24ATR | QFN-52-6X6X0.75-0.4 | SD59D24A | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD59D24A | 267 | 2025-10-29 | SD59D24A 簡要版說明書 |
