SLP74LVC2T45是一款雙通道收發器，可實現雙向電平轉換。該器件使用兩個獨立的可配置電源。VCC(A)和VCC(B)都可以在1.65V和5.5V之間的任何電壓下供電，從而使該器件適用于在任何低壓節點（1.8V、2.5V、3.3V和5V）之間進行轉換。管腳nA和DIR由VCC(A)供電，管腳nB由VCC(B)供電。
SLP74LVC2T45專為數據總線之間的異步通信而設計。該設備將數據從A總線傳輸到B總線或從B總線傳輸到A總線，具體取決于方向控制 (DIR)輸入處的邏輯電平。
該器件完全適用于使用IOFF的部分斷電應用。IOFF電路會禁用輸出，以防止在斷電時回流電流通過器件造成損壞。在掛起模式下，當VCC(A)或VCC(B)處于GND電平時，nA和nB都處于高阻抗關斷狀態。
電源電壓范圍：
VCC(A)：1.65V至5.5V
VCC(B)：1.65V至5.5V
輸入接受高達5.5V的電壓
IOFF電路提供部分斷電模式功能
24 mA輸出驅動能力（VCC=3.0V）
最大數據速率：
320Mbps（3.3V至5V轉換）
210Mbps（轉換為3.3V）
140Mbit/s（轉換為2.5V）
75Mbit/s（轉換為1.8V）
ESD防護性能：
HBM：4000V
CDM：1000V
抗閂鎖能力：100mA
工作溫度范圍-40°C ~ +85°C和-40°C ~ +125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

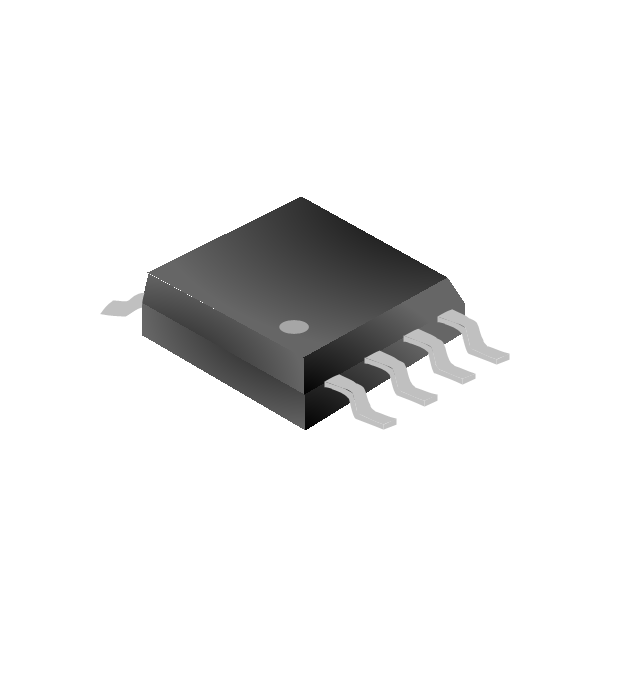

| SLP74LVC2T45JWTR | VSSOP-8-100-0.5 | 2L45 | 無鹵 | 編帶 | |

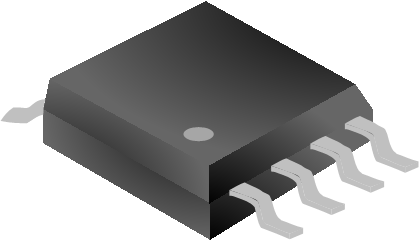

| SLP74LVC2T45JQTR | TSSOP-8N-150-0.65 | L2T45 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SLP74LVC2T45 | 304 | 2024-03-27 | SLP74LVC2T45 簡要版說明書 |
