SD6834是用于開關電源的內置高壓MOSFET外置采樣電阻的電流模式PWM+PFM控制器系列產品。
該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。
電路的開關中心頻率為25~67kHz，隨負載而定。抖動的開關頻率，可以獲得較低的EMI。
內置峰值電流補償電路，可以使不同交流電壓輸入時極限峰值電流一致。上電時，峰值電流補償最大，然后逐漸達到平衡，可以減小在上電過程中變壓器的應力，防止變壓器飽和。還可以通過CS端電阻調節極限峰值電流。
電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱，原線圈過流保護和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。

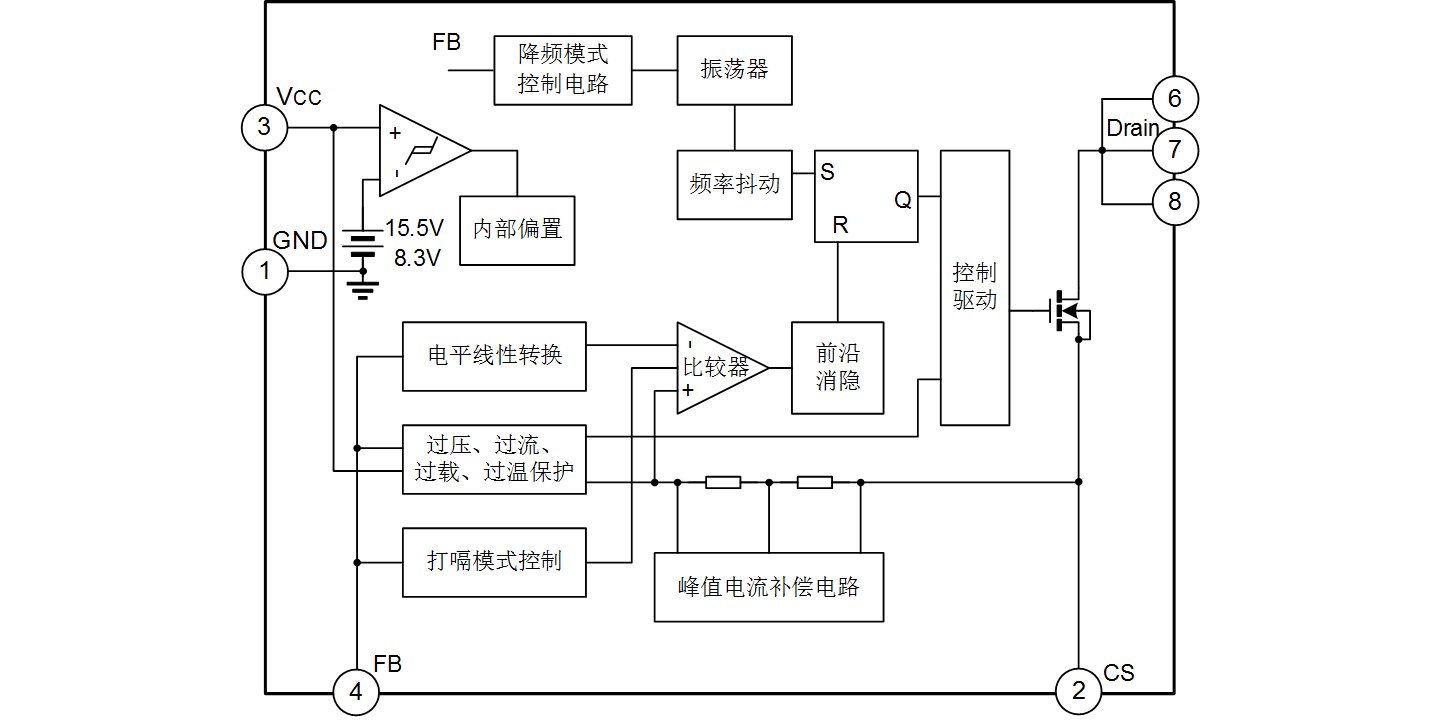

能源之星2.0標準
低啟動電流（3?A）
隨負載而變的開關頻率可以提高效率
抖動的開關頻率可以降低EMI
過壓、原線圈過流、過載、過溫保護
外置峰值電流采樣電阻
欠壓鎖定
內部集成高壓MOSFET
自動重啟
峰值電流補償電路
初始化峰值電流最大補償，實現軟啟動功能
打嗝模式
逐周期限流
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SD6834 | DIP-8-300-2.54 | SD6834 | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD6834 | 333 | 2024-01-05 | SD6834 簡要版說明書 |
