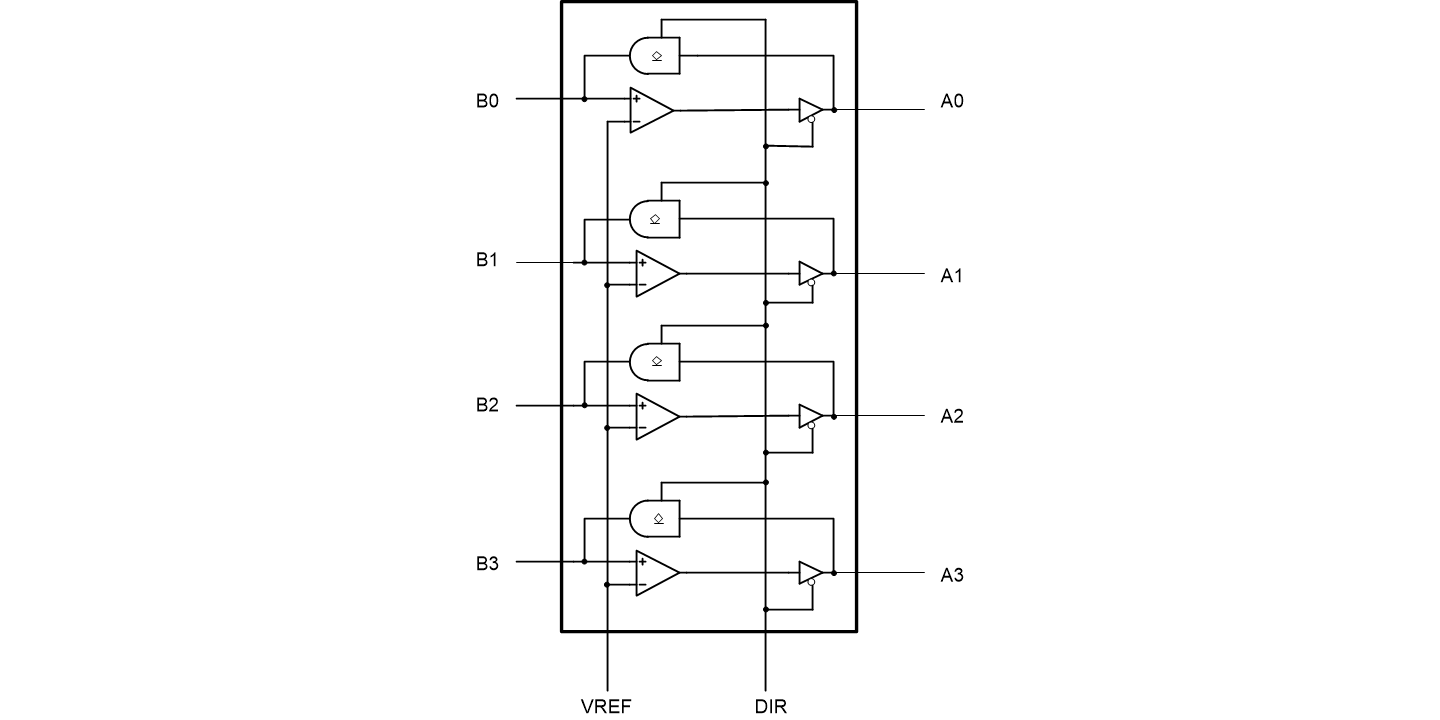

SLP74GTL2014是一款四通道收發器，用做LVTTL和GTL-/GTL/GTL+間的轉換接口。收發器電源電壓設計為3.0到3.6V，其LVTTL輸入端能夠承受高達5.5V的電平，允許直接訪問TTL或者CMOS輸入。在控制端DIR的控制下，收發器可以作為LVTTL至GTL或者GTL至LVTTL的轉換器。輸入參考電壓VREF的可變范圍為0.5V到VCC/2之間。
收發器特別設計了斷電保護電路以提供斷電時內部電路的保護能力。斷電保護電路可以關斷輸出電路，防止斷電后外部電流流入收發器造成意外的損傷。
LVTTL輸入最高可承受5.5V電壓
直接訪問TTL或5V CMOS
可作為GTL至LVTTL或LVTTL至GTL收發器
可變范圍0.5到VCC/2的參考電壓VREF
允許部分斷電
靜電防護性能：
HBM超過2000V
CDM超過1000V
抗閂鎖能力超過500mA
工作溫度范圍：-40°C ~ +85°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SLP74GTL2014JYTR | TSSOP-14-225-0.65 | GL2014 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SLP74GTL2014 | 223 | 2024-03-22 | SLP74GTL2014 簡要版說明書 |
