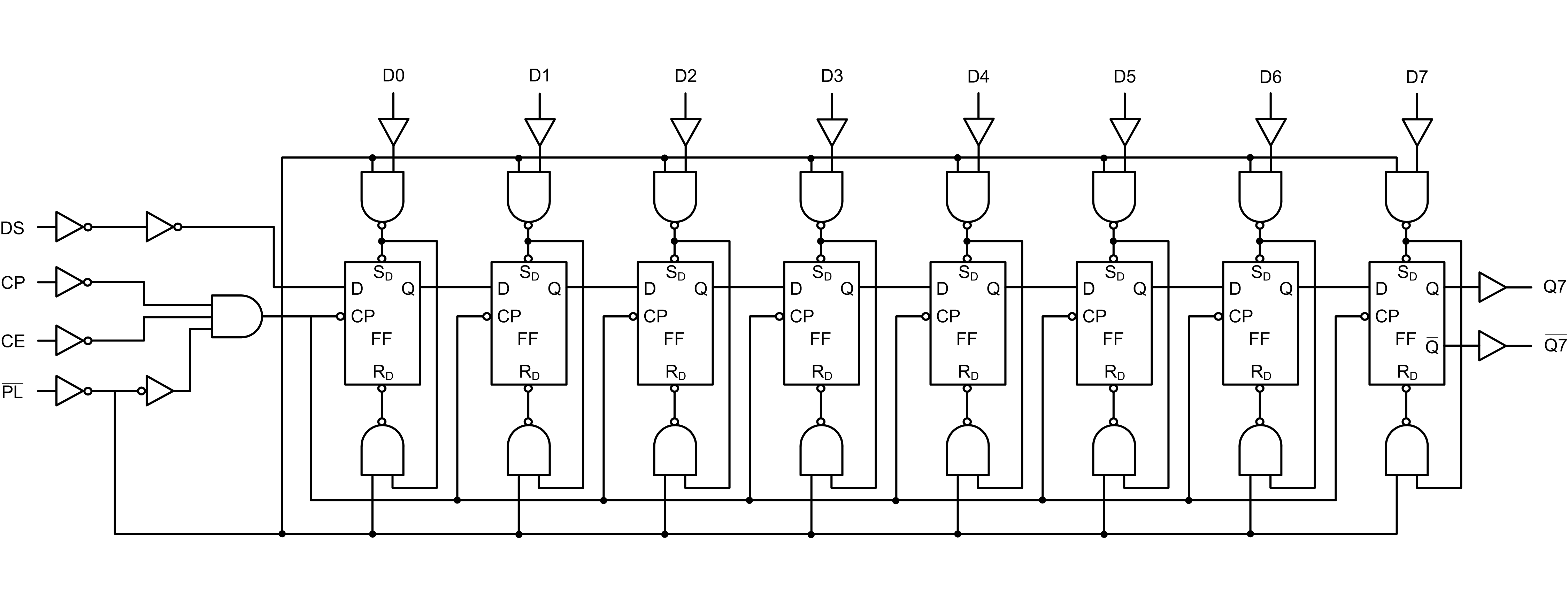

SLP74HC165是一個8位串行或并行輸入/串行輸出移位寄存器。
該設備具有一個串行數據輸入（DS）、八個并行數據輸入（D0至D7）和兩個互補串行輸出（Q7和Q7）。通過八個單獨的直接數據（D0至D7）輸入提供對每個階段的并行接入，這些輸入由并行負載輸入（PL）的低電平啟用。當PL為高位時，數據在DS處串行進入寄存器。當時鐘啟用輸入（CE）為低時，數據在CP輸入的低到高轉換上移動。CE上的高電平將禁用CP輸入。輸入允許15V的過電壓。這使得該裝置可用于從高電平到低電平的換檔應用中。
同步串行輸入
異步8位并行負載
CMOS電平輸入
ESD保護性能：
HBM>2000V
CDM>1000V
閂鎖性能超過100mA
額定溫度范圍：-40°C~+85°C和-40°C~+125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SLP74HC165EC | SOP-16-225-1.27 | 74HC165 | 無鹵 | 料管 | |
| SLP74HC165ECTR | SOP-16-225-1.27 | 74HC165 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SLP74HC165 | 296 | 2024-03-26 | SLP74HC165 簡要版說明書 |
