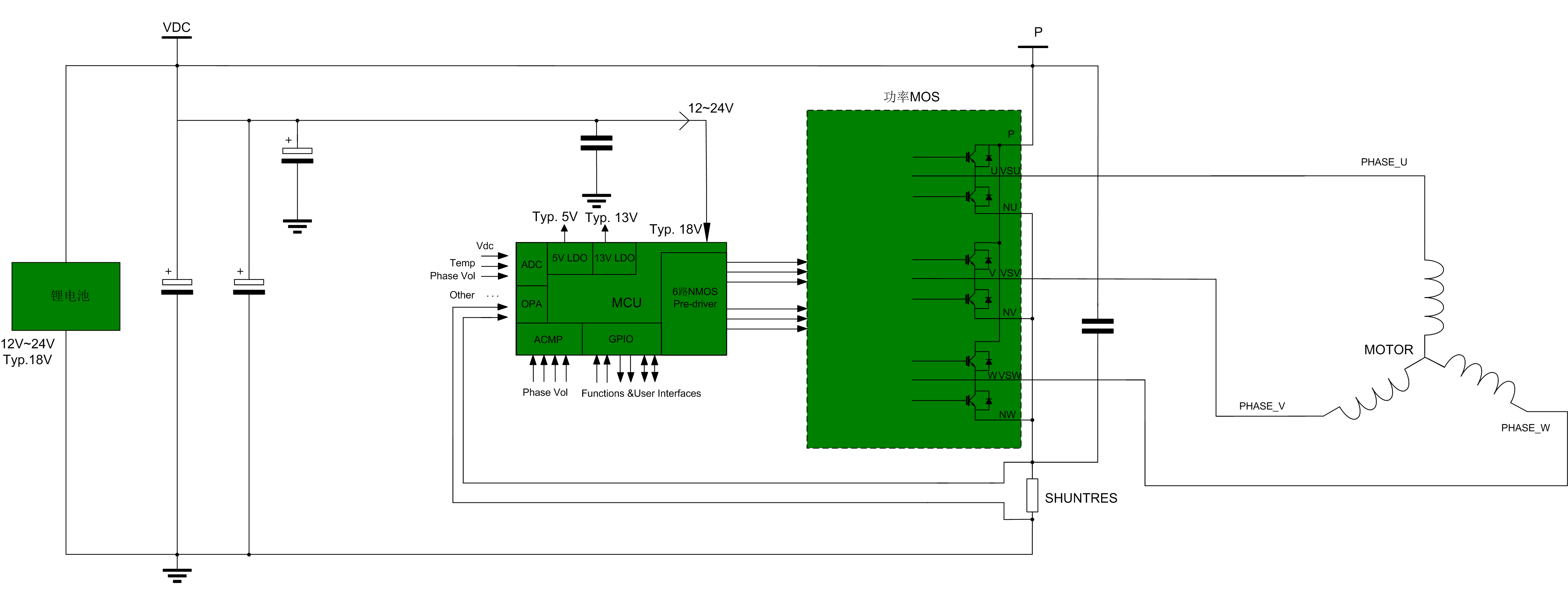

永磁同步電機由于其效率高、體積小、結構簡單、動態響應快等優點，使用范圍越來越廣。針對電動工具應用，整體方案使用智能功率控制器(SPC5L18A)+功率MOS(SVT042R5NL)方案，電機控制使用高速無霍爾比較器算法，通過無霍爾方案降低了電控方案的成本，同時具有PCB體積。毓β蝕蟮扔諾。
SPC5L18A是一款專為電機控制和數控電源控制開發的高性能控制器。其采用單周期52內核，內嵌16K字節Flash存儲器， 256字節內部數據存儲器和1K字節外部數據存儲器。同時內部集成了6路NMOS Pre-driver、2路LDO、2路高速運算放大器、4路比較器、高速ADC、乘除法單元（MDU），同時內置16MHz高精度振蕩器、多個通用定時器、UART、SPI及電機控制專用定時器T6L等，從而使用戶在設計此類系統時實現最大的靈活性與最低的整機成本。
